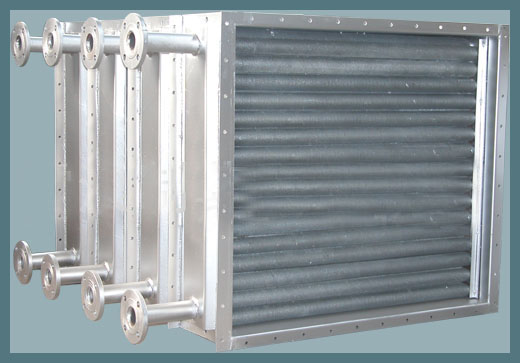

FUL型浮头式油加热散热器

FUL型散热器是—种新型的换热装置，它采用了具有优良技术性能的钢铝复合翅片管和用以补偿热应力的浮头式结构，因此，它是以导热油(也称有机热载体或热煤体)为传热介质进行空气加热换热装置的最佳选择。近年来，该散热器在纺织、印染、橡胶、制革、木材加工、涂装烤漆等行业中已得到广泛应用，均取得满意的效果。
　　钢铝复合翅片管制造工艺先进，它是钢、铝管复合在专用机床上轧制而成，使钢基管与铝翅片结合紧密，它具有热阻小、传热性能好、强度高、流动损失小、防腐蚀性能强、工作寿命长等优点。
　　钢铝复合翅片管规格性能见下表。（注：其它规格可根据用户需要加工）

外径 D(mm)	翅片高度 h(mm)	翅片厚度 s(mm)	翅片节距 t(mm)	铝管壁厚 h(mm)	钢管壁厚 h(mm)	总外表面积 Sw(m²/m)	铝管壁厚 (Sw/Sn)
50	11.5	0.3	2.5	1	2	1.206	18.28

　　浮头式结构保证了散热器在温差较高的工作环境中及设备外始运行时的巨大热应力能得到有效的补偿。
　　FUL型散热器可有不同表面管长、管数及排数组成多种规格，其流程可根据用户需要制成双流程、三流程、四流行及多流程，使用部门可根据需要任意选用。
　　FUL型散热器型号规格表示方法：
　型号--迎风面长的分米数化整×迎风面宽的分米数化整。
　如：迎风面长为1000mm，迎风面宽为837mm。
　则为：FUL--10×8

FUL型散热器外型尺寸及主要参数见下表：

型号	迎风面积m²	散热面积m²	净通风截面积m²	表面管数	排数	连接管DN（in）	尺寸（mm）
型号	迎风面积m²	散热面积m²	净通风截面积m²	表面管数	排数	连接管DN（in）	A	B	A₁	A₂	B₁	B₂	D	n	N	m	M
FUL-5×5	0.257	10.854	0.123	9	2	3/2	500	513	560	600	553	593	75	4	400	4	400
8×5	0.410	17.366	0.196				800		860	900						7	700
10×5	0.513	21.736	0.245				1000		1060	100						9	900
6×6	0.405	17.366	0.191	12	2	3/2	600	675	660	700	715	755	75	5	500	5	500
8×6	0.54	23.155	0.255				800		860	900						7	700
10×6	0.675	28.944	0.318				1000		1060	110						9	900
12×6	0.81	34.733	0.381				1200		1260	1300						11	1100
8×8	0.67	28.944	0.313	15	2	2	80	837	860	900	877	917	75	7	70	7	700
10×8	0.837	36.18	0.391				1000		1060	1100						9	900
12×8	1.004	43.416	0.469				1200		1260	1300						11	1100
14×8	1.172	50.652	0.547				1400		1460	1500						13	1300
14×10	1.474	64.159	0.683	19	2	3/2	1400	1053	1460	1500	1093	1133	75	9	900	13	1300
16×10	1.685	73.325	0.78				1600		1660	1700						15	1500
18×10	1.895	82.490	0.878				1800		1860	1900						17	1700
18×12	2.284	99.857	1.052	23	2	3	1800	1269	2060	2100	1309	1349	75	11	1100	17	1700
20×12	2.538	110.952	1.169				2000		2060	2100						19	19
22×12	2.792	122.047	1.286				2200		2260	2300						21	2100
25×12	3.173	138.69	1.461				2500		2560	2600						24	2400
