高效轧片式换热管

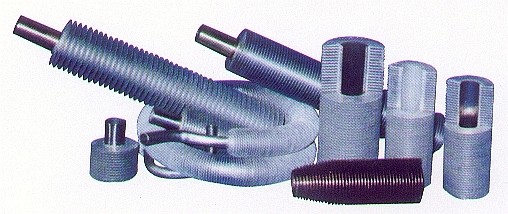

各种规格材质绕片管
铜铝复合翅片管是铜、 铝管经复合后再轧制出翅片， 具有结合紧密， 热阻小， 传热性能好、强度高、流动损失小、防腐蚀性能强，在长期冷热工况下不易变形、工作寿命长等特点。
整体轧制翅片光滑无毛刺，无皱折，易于清洗，在采暖空调工程中进行湿式冷却时易排除翅片外表面凝结水， 在烘燥加热及其它热交换场合不易结尘、 结垢。
本厂生产的铜铝复合翅片管， 表面均经阳极化处理，色泽美观大方，且能有效地防止表面腐蚀。
本厂还可根据用户需要， 加工钢绕翅片管、 钢铝复合翅片管。
铜铝复合翅片管规格性能
|
外径
D(mm)
|
翅片高度
h(mm)
|
翅片厚度
S(mm)
|
翅片节距
t(mm)
|
管壁厚度
(mm)
|
铜管壁厚
(mm)
|
散热面积
sw(m2／m)
|
翅化比
a(sw/sn)
|
重量
(kg／m)
|
使用温度
(℃)
|
可承压差
(Kg／cm2)
|
|
26 |
5 |
0.3 |
1.5 |
1 |
1 |
0.496 |
13.16 |
0.812 |
<<150 |
<<30
|
|
30 |
7 |
0.4 |
2.5 |
1 |
1 |
0.462 |
12.25 |
0.995 |
|
36 |
8 |
0.4 |
2.5 |
1 |
1 |
0.634 |
12.61 |
1.490 |
|
39 |
9.5 |
0.4 |
2.5 |
1 |
1 |
0.777 |
15.46 |
1.640 |
|
42 |
10 |
0.4 |
2.5 |
1 |
1 |
0.883 |
15.61 |
1.692 |
|
45 |
10 |
0.4 |
3.5 |
1.5 |
1 |
0.796 |
13.34 |
1.720 |
|
45 |
10 |
0.4 |
3.5 |
2 |
1 |
0.733 |
12.28 |
2.000 |
|
48 |
11 |
0.4 |
3.0 |
1.5 |
1.5 |
0.943 |
15.01 |
2.270 |
|
50 |
12 |
0.3 |
3.0 |
1.5 |
1.5 |
1.100 |
16.62 |
2.380 |
|
55 |
14 |
0.3 |
2.0 |
1.5 |
1.5 |
1.901 |
28.81 |
2.526 |
|
60 |
15 |
0.3 |
2.0 |
1.5 |
1.5 |
2.229 |
29.56 |
2.720 |
注:除以上规格外,还可根据用户需要加工各种特殊规格.
