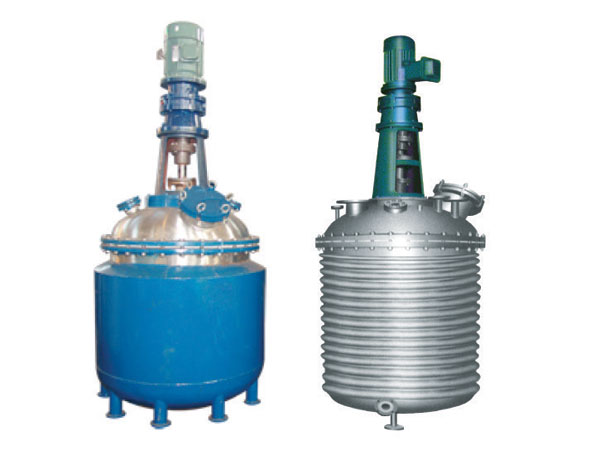

? ? ? ? ? ?不锈钢反应锅由锅盖、筒身、夹套、搅拌器、轴封传动装置及支承等组成，与锅内物料接触处的锅体和零部件均采用OCrl8Ni9或1Crl8Ni9Ti不锈钢耐酸钢板制成。
? ? ? ? ? ? 由于用户因生产工艺、操作条件不尽相同，夹套加热型式分为电热棒加热、蒸汽加热、导热油循环加热，轴封装置分为填料密封和机械密封，搅拌型式有锚式、浆式、锅轮式、推进式或框式。开孔数量、规格或其他要求可根据用户要求设计、制作。
外盘管式加热不锈钢反应釜主要技术参数
规格 |
实际容量（L） |
筒体直径（mm） |
外盘管传热面积（m2） |
内盘管传热面积（m2） |
电动机动率（kw） |
500L |
550 |
900 |
2.438 |
2 |
2.2 |
1000L |
1100 |
1200 |
2.867 |
2.6 |
4 |
1500L |
1650 |
1200 |
3.537 |
3.1 |
4 |
2000L |
2200 |
1300 |
4.165 |
3.8 |
5.5 |
3000L |
3300 |
1500 |
5.569 |
5.4 |
7.5 |
6000L |
6600 |
1800 |
10.323 |
8.7 |
15 |
10000L |
11000 |
2200 |
50.345 |
10.9 |
18.5 |
20000L |
22000 |
2400 |
101.679 |
13.8 |
22 |
电加热反应釜品种规格、主要技术参数表
型号 |
公称容量（L） |
实际容量（L） |
电热功率（kw） |
夹套容量（L） |
内锅尺寸（mm） |
夹套尺寸（mm） |
外径尺寸（mm） |
支座铜孔中心距（mm） |
减速机型号 |
电机功率（n/kw） |
搅拌速度（r.p.m） |
重量（kg） |
DFG100 |
100 |
127 |
6×2 |
127 |
φ500 |
φ700 |
φ1004×2120 |
φ894 |
BLB11-17 |
1450/1.1 |
80 |
340 |
DFG200 |
200 |
247 |
6×2 |
200 |
φ600 |
φ800 |
φ1104×2310 |
φ960 |
BLB11-17 |
1450/1.5 |
80 |
520 |
DFG300 |
300 |
327 |
6×3 |
218 |
φ700 |
φ900 |
φ1208×2495 |
φ1098 |
BLB12-17 |
1450/2.2 |
80 |
700 |
DFG500 |
500 |
509 |
9×3 |
269 |
φ900 |
φ1100 |
φ1468×2695 |
φ1328 |
BLB12-17 |
1450/2.2 |
80 |
930 |
DFG1000 |
1000 |
1017 |
9×4 |
400 |
φ1200 |
φ1400 |
φ1896×3110 |
φ3696 |
BLB13-17 |
1450/3或1450/4 |
80 |
1610 |
DFG1500 |
1500 |
1703 |
9×4 |
500 |
φ1400 |
φ1600 |
φ2050×3700 |
φ1850 |
BLB13-17 |
1450/4 |
80 |
1920 |
DFG2000 |
2000 |
2244 |
12×4 |
600 |
φ1500 |
φ1700 |
φ2150×3975 |
φ1980 |
BLB13-17 |
1450/5.5 |
80 |
2295 |
DFG3000 |
3000 |
3055 |
15×4 |
800 |
φ1600 |
φ1800 |
φ2250×4250 |
φ2050 |
BLB13-17 |
1450/7.5 |
80 |
3020 |
